ОПИСАНИЕ УСТРОЙСТВА

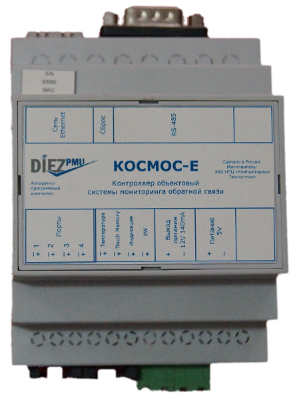

Контроллер объектовый системы мониторинга обратной связи КОСМОС-Е предназначен для сбора информации о состоянии датчиков и точек контроля на объекте, а также о состоянии параметров жизнеобеспечения объекта и передачи этой информации с объекта в Центр мониторинга по имеющимся между ними каналам связи. Датчиками и точками контроля, подключаемыми непосредственно к КОСМОС-Е, могут являться любые датчики или точки контроля с дискретным выходом типа «сухой контакт». Также КОСМОС позволяет контролировать температуру и вести ресурсоучёт. Контроллер КОСМОС-Е имеет множество специализированных модулей расширения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Количество портов общего назначения:                                                               8 шт.
• Максимальная длина линии портов общего назначения:                                10 м.
• Максимальная длина шины 2W:                                                                               100 м.
• Максимальный ток потребления устройствами на шине 2W:                          16 мА.
• Количество контролируемых датчиков температуры:                                        6 шт.
• Пределы контролируемой температуры:                                                               -50..+120 ^oС.
• Максимальное значение измеряемого напряжения:                                          75 В.
• Напряжение питания % постоянного тока :                                                           5 В ± 10.
• Ток потребления, не более:                                                                                         500 мА.
• Максимальное значение тока, потребляемого внешними устройствами:     60 мА.
• Диапазон рабочих температур:                                                                                  -40..+85 ^oC.
• Габаритные размеры:                                                                                                   90х70х65 мм.
• Масса, не более:                                                                                                             0,2 кг.

ОПИСАНИЕ УСТРОЙСТВА

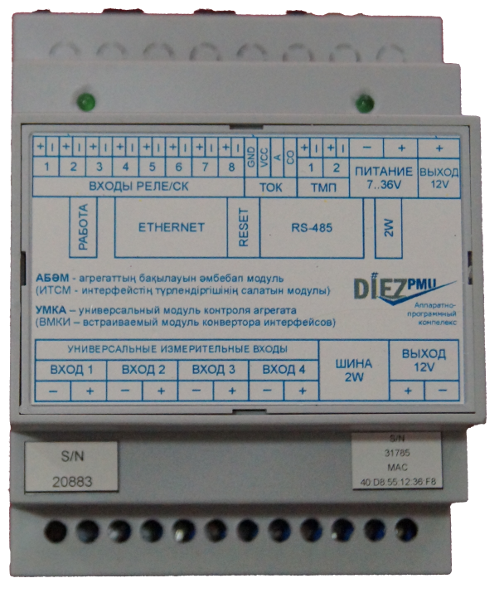

Универсальный модуль контроля агрегата УМКА предназначен для комплексного контроля состояния дизель-генераторных установок базовых станций, РРС, контейнеров связи и других аналогичных объектов. Комплексный контроль включает в себя контроль параметров трехфазного выхода ДГУ по выходному напряжению, току, частоте и чередованию  фаз, контроль аккумулятора ДГУ по напряжению, току и времени разряда, контроль состояния автоматики (выключатели, пускатели, реле), снятие показаний с датчиков температуры, давления и др. с любыми унифицированными выходными сигналами в диапазоне 0..30 мА или 0..10 В, снятие параметров с датчиков, имеющих резистивный выход (датчики уровня топлива, термопары), линеаризация характеристик датчиков с резистивными выходами, измерение температуры воздуха внутри и с наружи помещения, организацию «сквозного канала» для устройств с последовательным интерфейсом типа RS-485 или RS-232 (счетчик электроэнергии, контроллер ДГУ и т.п.). УМКА может применяться для мониторинга других объектов, где требуется аналогичный мониторинг (котельные и т.п.).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Напряжение питания:                                                                                                                                                                 7..36 Vdc.
• Потребляемая мощность:                                                                                                                                                          5 Вт.
• Выход напряжения для подключения внешних датчиков:                                                                                               12Vdc 100мА .
• Количество универсальных измерительных входов:                                                                                                         4 шт.
• Количество входов Напряжение/СК:                                                                                                                                       8 шт.
• Количество датчиков тока:                                                                                                                                                         1 шт.
• Количество датчиков температуры:                                                                                                                                        2 шт.
• Погрешность измерения напряжения АКБ ДГУ:                                                                                                                 ±1%.
• Погрешность измерения тока АКБ ДГУ:                                                                                                                                 ±5%.
• Погрешность измерения температуры:                                                                                                                                 ±1°С.
• Максимальная длина шлейфа датчика температуры:                                                                                                       8 м.
• Для подключаемых резистивных преобразователей диапазон сопротивлений:                                                      0..12000 Ом.
• Погрешность измерения сопротивления преобразователя:                                                                                           ±5%.
• Для подключаемых резистивных преобразователей количество точек для линеаризации характеристики:   9 точек.
• Для подключаемых токовых преобразователей диапазон измерения:                                                                        0..30 мА.
• Погрешность измерения тока преобразователя:                                                                                                                ±5%.
• Для подключаемых преобразователей с выходом по напряжению диапазон напряжений:                                  0..10 В.
• Погрешность измерения напряжения преобразователя:                                                                                                 ±5%
• Защита входов от бросков напряжения:                                                                                                                                 импульсы 600В, 1мс.
• Диапазон рабочих температур:                                                                                                                                                -5..+85°С.
• Габаритные размеры: 65x70x120 мм. Масса:                                                                                                                       не более 0,2 кг.

Интерфейс связи с сервером: Ethernet (при наличии модуля ВМ-КИ). Передача данных от оборудования со стандартными интерфейсами: - интерфейс RS-485 (при наличии ВМ-КИ). Расширение количества каналов передачи данных: до четырех с возможностью выбора интерфейса RS-485/RS-232 (при наличии коммутатора КРПИ-4).

Контроль параметров энерговвода: внешний датчик  МИКС-3М с интерфейсом 2W, до 3 шт.

ОПИСАНИЕ УСТРОЙСТВА

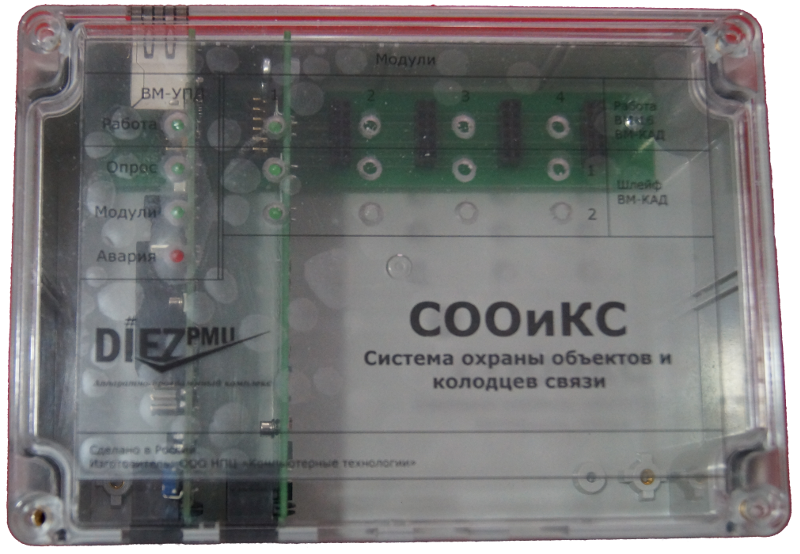

Система охраны объектов и колодцев связи предназначен для сбора информации о состоянии датчиков и точек контроля, а также о состоянии параметров жизнеобеспечения объекта  и передачи этой информации с объекта в Центр мониторинга по имеющимся между ними каналам связи.
СООиКС представляет собой материнскую плату с модулем связи, к которой подключаются различные встраиваемые модули (ВМ-КАД, ВМ-16).
Модуль связи служит для передачи информации о сигналах СООиКС и встраиваемых модулей в Центр мониторинга

• Модуль ВМ-КАД предназначен для контроля вскрытия смотровых устройств (колодцев) линейно-кабельных сооружений (ЛКС).
• Модуль  ВМ-16  предназначен для охраны магистральных и распределительных кабелей, отслеживания состояния датчиков типа «сухой контакт», а также охраны распределительных шкафов с поддержкой авторизации доступа.

БОКС комплектуется модулями ВМ-КАД и ВМ-16 в зависимости от типа и количества контролируемых датчиков. К материнской плате возможно подключить до четырех модулей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Напряжение питания:                                                                                                                                                              36В...72В постоянного тока.
• Максимальный ток потребления БОКС:                                                                                                                              270мА.
• Количество контролируемых датчиков температуры:                                                                                                    2шт.
• Максимальная длина шлейфа для контроля температуры:                                                                                         50м.
• Пределы контролируемой температуры:                                                                                                                           -50..+120°С.
• Максимальная длина шлейфа контроля затопления:                                                                                                    200м.
• Количество адресных шлейфов на модуле ВМ-КАД:                                                                                                       2.
• Максимальное количество адресных датчиков на одном шлейфе ВМ-КАД:                                                             60.
• Максимальная длина адресного шлейфа ВМ-КАД:                                                                                                          15км, при удельной емкости 50 нФ/км и удельном сопротивлении 180 Ом/км.
• Максимальное время передачи изменившегося состояния датчика:                                                                         10 секунд, номинальное – 5 секунд.
• Номинальный ток потребления датчика ДАК:                                                                                                                    85мкА.
• Количество входов общего назначения ВМ-16:                                                                                                                 16шт.
• Максимальная измеряемая длина информационно-питающей линии:                                                                     12км, при удельной емкости 50 нФ/км и удельном сопротивлении 180 Ом/км.
• Максимальный ток потребления модулей и датчиков, подключаемых к входам общего назначения ВМ-16:  700мкА.
• Период отправки данных ВМ-16:                                                                                                                                             5с.
• Диапазон рабочих температур:                                                                                                                                               -40..+75°С.

• Габаритные размеры:

- БОКС: 170х130х55мм;
- ДАК: 65х35х35мм;
- МАРШ: 60х45х30мм.

• Масса, не более:

- БОКС: 0,5кг;
- ДАК: 0,1кг;
- МАРШ: 0,1кг.

ОПИСАНИЕ УСТРОЙСТВА

Модуль интерфейсный контроля сети трехфазный МИКС-3М предназначен для контроля параметров питающего ввода (однофазной или трехфазной сети переменного тока). Для связи с Центром Мониторинга модуль оснащен интерфейсом для подключения к двухпроводной шине контроллера КОСМОС-Е. Питание модуля также осуществляется двухпроводной линии 12 Vdc собственного источника питания КОСМОС-Е. В ходе работы МИКС-3М измеряет значение действующего напряжения на каждой из подключенных фаз, частоту, ток, а также анализирует порядок фаз.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Количество контролируемых трёхфазных вводов:                                               1 шт.
• Напряжение питания:                                                                                                    12 Vdc.
• Диапазон измерения напряжения:                                                                            150..250 В.
• Диапазон измерения тока:                                                                                            0,05.. 75 А .
• Относительная точность измерения напряжения в диапазоне 150..250 В:  3%.
• Относительная точность измерения тока:                                                               3%.
• Ток потребления, не более:                                                                                           20 мА.
• Габаритные размеры:                                                                                                     125х85х60 мм.
• Масса, не более:                                                                                                               0,2 кг.
• Диапазон рабочих температур:                                                                                   -5..+65 ˚С

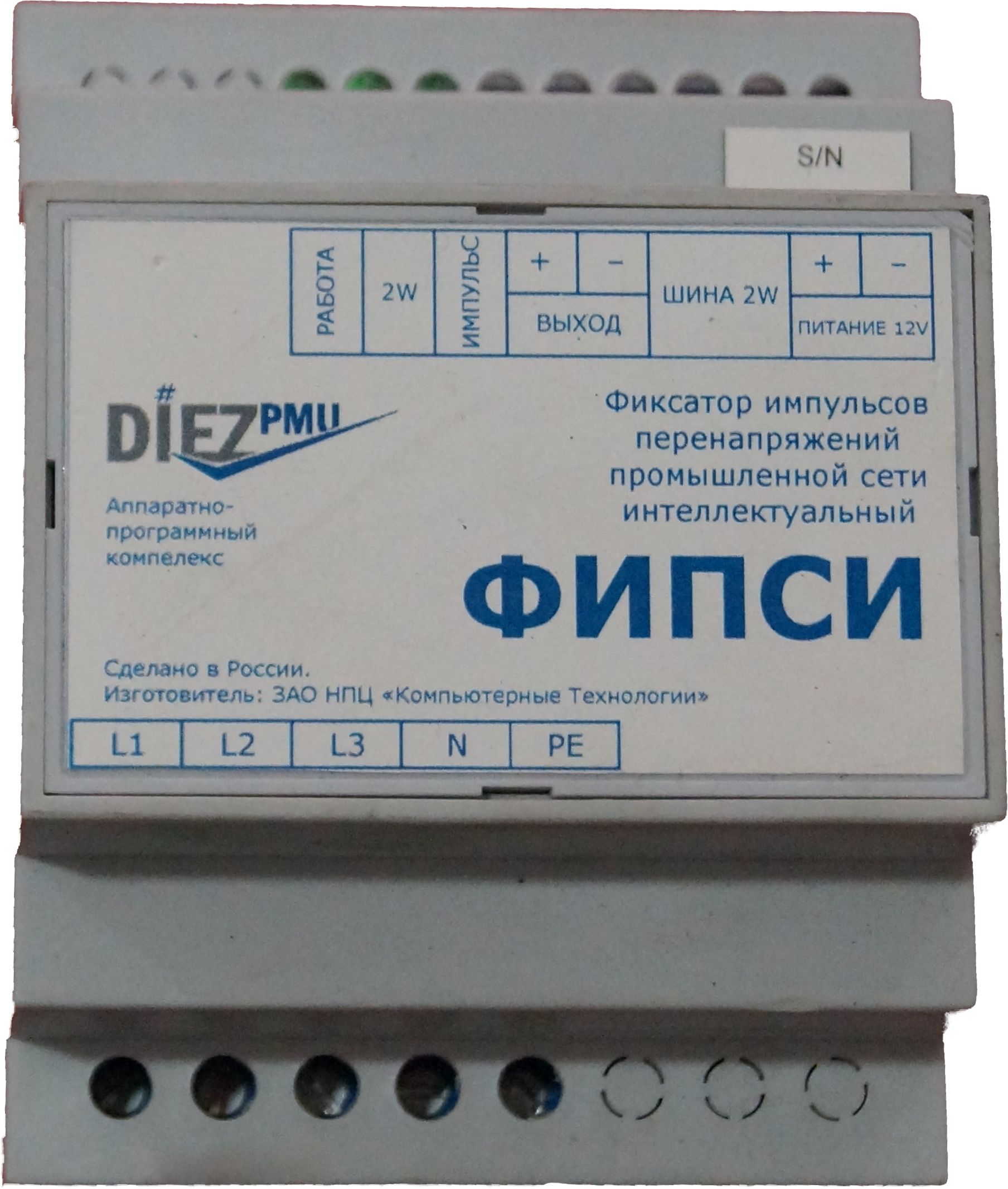

• Напряжение регистрируемого импульса: 1000 В ±20%.
• Время регистрируемого импульса: 9..10000 мкс.
• Напряжение питания: 11..13 В.
• Ток потребления, не более: 20 мА.
• Диапазон рабочих температур: -40..+84  ̊C.
• Габаритные размеры: 90х50х65мм.
• Масса: не более 0,1кг.
